1設備介紹

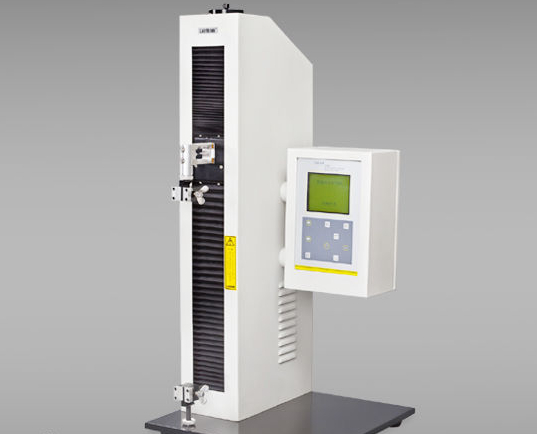

　　設備名稱：電子拉力試驗機

　　英文名稱：Auto Tensile Tester

　　產品關鍵詞：電子拉力試驗機、塑料包材拉力機、智能電子拉力機、智能拉力試驗機、電腦控制拉力機、智能拉力儀、塑料薄膜拉力試驗機、薄膜拉力機,萬能拉力試驗機，全自動拉力檢測儀,材料力學試驗機

　　設備用途：適用于塑料薄膜、膠粘劑、膠粘帶、不干膠、醫用貼劑、離型紙、保護膜、組合蓋、背板材料、無紡布、橡膠、紙張纖維等產品的拉伸、剝離、變形、撕裂、熱封、粘合、穿刺力等性能測試。

　　2設備用途

　　電子拉力試驗機適用于塑料薄膜、復合材料、軟質包裝材料、塑料軟管、膠粘劑、膠粘帶、不干膠、醫用貼劑、保護膜、離型紙、組合蓋、金屬箔、隔膜、背板材料、無紡布、橡膠、紙張纖維等產品的拉伸、剝離、變形、撕裂、熱封、粘合、穿刺力、開啟力、低速解卷力、撥開力等性能測試。

　　3設備特征

　　(1)優于0.5級的測試精度在行業內遙遙領先，有效的保證了試驗結果的準確性

　　(2)一臺試驗機集成拉伸、剝離、撕裂等七種獨立的測試程序，為用戶提供了多種試驗項目選擇

　　(3)1000mm的超長行程可以滿足超大變形率材料的測試

　　(4)多種規格的力值傳感器以及七檔試驗速度選擇，為用戶不同試驗條件的測試提供了便利

　　(5)微電腦控制、菜單式界面、PVC操作面板、以及大液晶屏顯示，方便用戶快速操作

　　(6)限位保護、過載保護、自動回位、以及掉電記憶等智能配置，保證用戶的操作安全

　　(7)專業的操控軟件提供了成組試樣統計分析、試驗曲線疊加分析、以及歷史數據比對等多種實用功能

　　(8)支持Lystem™實驗室數據共享系統，統一管理試驗結果和試驗報告

　　4執行標準

　　GB1040、GB8808、GB4805、GB7753、GB 7754、GB 453、GB/T17200、 GB/T16578、 GB/T 7122、GB/T 2790、GB/T 2791、GB/T 2792、ASTM E4、ASTM D828、ASTM D882、ASTM D1938、ASTM D3330、ASTM F88、ASTM F904、ISO 37、JIS P8113、QB/T2358、QB/T 1130

　　5功能與操作

　　5.1 電拉數字顯示儀采用16位單片機精心設計構成，輸入信號有兩路，一路模擬量來自S型拉力傳感器，經十二位高速A/D轉換后輸入;另一路是限位保護接插座，輸出信號有一路，即驅動電機信號接口。系統整體設計精巧，反應靈敏，性能穩定可靠，是各種模擬物理量計量?jī)x器的最佳控制儀器。

　　5.2 系統聯接與上電

　　主機和數字顯示儀各有一個接插座，主機為380V四芯電機電源接插座。顯示儀為220V，三芯電源接插座，分別接插好電源接插座后，系統即可上電。

　　5.3 鍵盤與顯示

　　5.3.1 顯示窗口共有上下兩排十二位顯示，上排六位為力值顯示，下排六位為速度顯示，上排最左邊的一位做輔助顯示(例如系統提示符P)。力值顯示為牛頓，力值顯示時表達范圍從00000～99999，下一排后四位為速度顯示，表達范圍從0000～9999，計量單位為毫米/分鐘。

　　5.3.2 儀器前面板共有二十四個按鍵，其中0～9十個數字鍵，其余十四個為功能鍵，它們分別完成系統要求的各種不同操作，下面分別介紹其功能。

　　1)校正鍵，校正系統線性度的功能鍵，使系統誤差降到最小，方法為：先按校正鍵，上顯示窗口顯示00000，再在傳感器上掛一個已知力值，若上窗口顯示值與已知力值相等，則校正完畢，否則調整儀器量程相對應的線性電位器，使之相等，如此反復，直

　　至已知力值掛上后顯示值與所掛力值相等。

　　2)返回鍵，在手動工作狀態下控制系統返回到起始位置。

　　3)定伸1鍵，在拉力試驗開始后，試驗材料拉伸到定伸1長度時按一次“定伸1”鍵，系統將自動保存試驗材料拉伸到定伸1這一刻的抗拉力值，該值可通過先按“顯示”鍵再按“定伸1”鍵回顯出來。

　　4)定伸2鍵，在拉力試驗開始后，試驗材料拉伸到定伸2長度時按一次“定伸2”鍵，系統將自動保存試驗材料拉伸到定伸2這一時刻的拉力值，該值可通過先按“顯示”鍵再按“定伸2”鍵回顯出來。

　　5)顯示鍵，“顯示”鍵分別與“定伸2”和“定伸1”鍵組合，回顯其對應的拉力保存值，即定伸2時刻拉力值和定伸1時刻拉力值。取消回顯只要再按一次“顯示”鍵即可。

　　6)速度鍵，按此鍵可輸入系統上升與下降速度，三位整數，范圍0000-9999毫米/分鐘。

　　7)量程鍵，選擇系統工作量程，與設置鍵配合使用操作如下：

　　“復位”+“上/下拉”+“量程”，此時上窗口六位零閃動，可輸入要使用量程，但警告用戶：此量程已設置為100KN，請用戶勿再設。

　　8)工作鍵，按此鍵后系統開始做試驗。

　　9)上行鍵，按此鍵可控制橫梁按照輸入的速度向上運行。

　　10)下行鍵，按此鍵可控制橫梁按照輸入的速度向下運行。

　　11)停止鍵，按此鍵可控制運行的電機停止運行(注：按工作鍵后，再按此鍵無效，必須按復位鍵才能停止電機運行。)

　　12)上/下拉、手動/自動鍵，系統備用的擴展功能鍵。(本系統未定義)

　　13)復位鍵，系統清零功能鍵，按此鍵后，系統顯示“P”提示符。

　　6操作技巧

　　電子拉力試驗機操作技巧：

　　1、先打開電子拉力試驗機的電源，再打開打印機的電源，使其穩定20分鐘后，在進一步使用。

　　2、安裝好夾具，對夾具進行檢查。

　　3、設置好限位開關。

　　4、設置實驗方式。

　　5、設置實驗速度。按速度→數字→確認、設置速度。

　　6、輸入試樣參數。

　　7、試驗：按運行鍵，位移自動清零，行正式試驗，試驗中，兩個快捷按鈕“暫停”“緊急停車”可誰時使用。

　　8、打印：試驗結實后，按打印→數字→確認即可打印。數字1表打印表頭;確認即可打印。數字1表打印表頭;印平均值。

　　7注意事項

　　7.1 第一次上機操作一定要按照說明書內容將系統連接好，并檢查無誤方可通電。

　　7.2 開機前先給試驗機活動部位加潤滑油。

　　7.3 做試驗之前，必須保證系統預熱20分鐘以上，從而溫漂影響最小。

　　7.4 在試驗過程中，若拉力超過儀器標定值，則系統給出負荷報警，此時只要去掉負荷，再按“清零”鍵，即可解除超負荷報警。

　　7.5 通電無顯示，請檢查保險絲、電源插座和電源開關。

　　7.6 顯示不正常或清零不響應，請與廠家聯系或?qū)⑾到y(tǒng)發回廠家，一年內免費修理。

　　7.7 試驗完畢后，先切斷電源，再給試驗機表面作清潔處理。

　　8常見故障

　　異常震動與雜音

　　1) 請先檢查本機臺四個腳座是否平均的接觸臺座，如無，請調整四個腳座使之平均的接觸。

　　2) 檢查系統電源電壓是否正常、穩定，如無，請更換一穩定正常電源。

　　3) 檢查機臺各部螺絲是否松脫，如松脫，請將螺絲上緊。

　　試驗數據異常

　　1) 請先確定“試片”夾持是否確實，如無，請確實夾持。

　　2) 請檢查“力量感應器”“譯碼器”設定是否正確，如無請參閱操作說明，設定完成。

　　3) 請檢查在試驗開始前是否按下“力量歸零鍵”“變形量歸零鍵”如無，請重新開始試驗，并在試驗前按下“力量歸零鍵”“變形量歸零鍵”。
